PROYECTO INSTALACIÓN CABLEADO ESSTRUCTURADO RED DE DATOS AULA INFORMATICA II I.E. MISAEL PASTRANA BORRERO
OBJETIVO GENERAL: implementar la estructura de la red cableada de datos para la sala de informática II de la I.E.M.P.B.
ETAPA DISEÑO Y DOCUMENTACION: amigo aprendiz en esta etapa se deben realizar las siguientes actividades para la implementación y desarrollo del proyecto.
ACTIVIDADES: amigo aprendiz debe realizar un análisis y determinar las siguientes situaciones que implican el diseño y documentación para la implementación de la red de datos de la sala de computo II de la I.E.M.P.B.
- ¿Cuales son los recursos financieros disponibles de la institución para la ejecución del proyecto?
En estos momentos la institución no cuenta con recursos financieros disponibles para la elaboración y ejecución del proyecto que se ha planeado.
- ¿Cuantas personas tendrán acceso a la sala de computo?
A la sala de computo tendrán acceso de 700 a 900 personas para cualquier necesidad.
- ¿Cuales son los niveles de conocimiento de los usuarios que accederán a la sala de computo?
Accederán los siguientes niveles:
Ingresarían alumnos de preescolar hasta once, profesores, tecnicas en sistemas, administrativos y padres de familia.
- ¿Con que recursos de hardware se cuenta actualmente para la sala de computo?
Actualmente son se encuentran recursos de hardware para la sala de computo.
- ¿Existe alguna red de datos y eléctrica actual en la sala de computo?
Si existe aquellas redes las cuales cuentan con polo a tierra, estas fueron instaladas en marzo del año actual.
- ¿Que estándar aplicara en el diseño del cableado estructurado?
Para el diseño del cableado estructurado aplicaremos el estándar EIA/TIA o IEEE 802.3, estándar para Ethernet.
- ¿Cual es el area de la sala de computo donde se implementara el cableado estructurado?
El area del sitio es de 29.80m.
- ¿Existen otras salas, redes y centros de cableados en la institución?
Si existen otras salas, esta la sala número 1 y si cuenta con la capacidad de red y centro de cableado, se hallan 26 computadores de red eléctrica alámbrica, 4 redes eléctricas con cableado y 2 Warx Max.
- El lugar donde se instalara el centro de cableado cumple con:
El lugar específico no cumple con los materiales para paredes, el piso está afectado y el techo está en mal estado, este sitio posee humedad, pero está en una buena ubicación y tiene buena iluminación natural, cuenta con tomacorrientes, no cuenta a un acceso a la habitación y al equipamiento, pero hay gran facilidad a acceso de cables y darle un buen funcionamiento y mantenimiento a los equipos.
- ¿Existen planos de la estructura del cableado de datos y eléctricos de las salas de cómputo y redes existentes?
No existen planos de la estructura de cableado de datos, eléctricos y de redes en ninguna de las dos salas.
- ¿Existe polo a tierra eléctrico que cumpla con los estándares?
Si existen polos a tierra pero no cumplen con las normas debidas y exigidas.

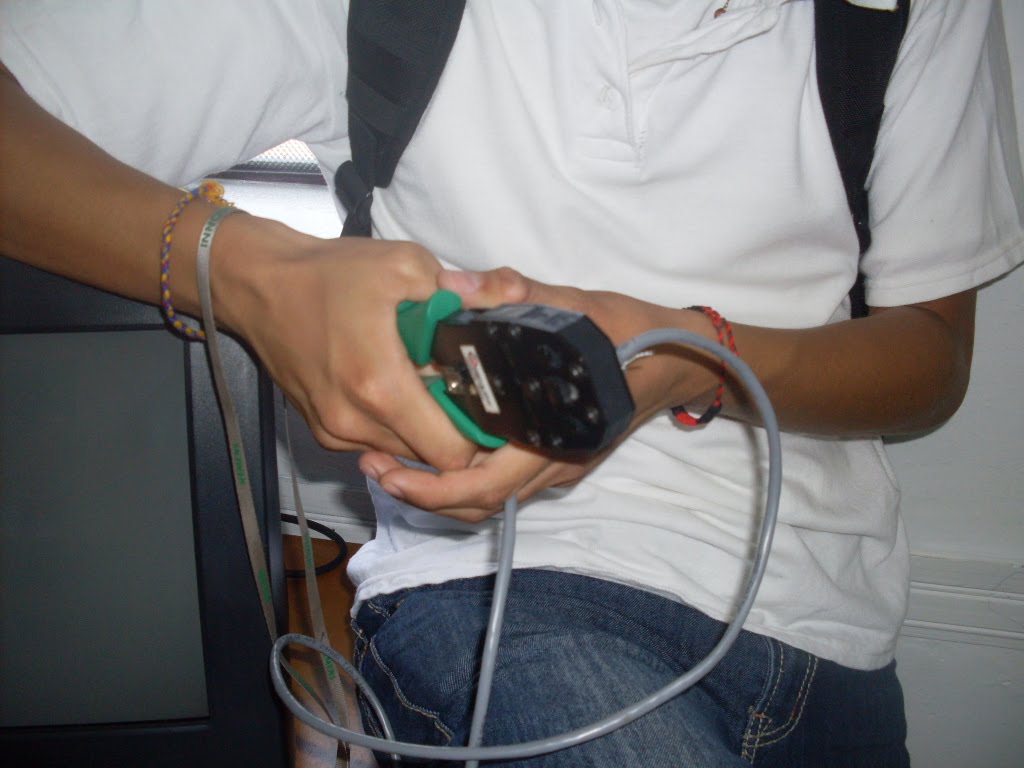

- ¿Que herramientas necesita para la instalación de la red?
-Hubs o concentradores.
-Conectores RJ45 para pared.
-Cables UTP.
-Material diverso para la instalación (canaletas, herramientas, grapas de pared, pinzas cortantes, punzador de impacto, gabinete, tomas, swichs, probador de cables para redes múltiples, desforrador de cable coaxial e instrumentos engarzadores).
¿Que materiales necesita para la implementación del cableado estructurado en la capa uno u dos de la sala de computo de la I.E.M.P.B?
- Que tipo de tecnología aplicara en el diseño de la red de datos de la sala de computo II de la I.E.M.P.B y porque utilizara esa utilizada esa tecnología?
Aplicaremos el tipo de tecnología de estrella ya que Tiene los medios para prevenir problemas, Si en algún caso una PC se desconecta o se rompe el cable solo queda fuera de la red esa PC, es Facil de agregar, reconfigurar arquitectura PC, es Facil de prevenir daños o conflictos, Permite que todos los nodos se comuniquen entre sí de manera conveniente y El mantenimiento resulta mas económico y fácil que la topología bus.
- Que tipo de cableado utilizara para la red de datos y porque?
utilizaremos cableado de tipo coaxial
- Que tarjetas de red implementara para la estructura del cableado y por que?
Implementaremos tarjetas de red inalámbrica ya que disminuye un poco el costo.
- Existen sistemas de backup y respaldo de corriente eléctrica para la institución educativa (redes de datos y eléctricas)?
No existen sistemas de backup y respaldo de corriente eléctrica para la institución pero esto prontamente se solucionara el otro año siguiente.
domingo, 8 de noviembre de 2009
¿Cuál de las opciones siguientes es verdadera, con respecto a un puente y sus decisiones de envió?
a) Operan en la capa dos del modelo OSI y usan direcciones IP para tomar decisiones.
b) Operan en la capa tres del modelo OSI y usan direcciones IP para tomar decisiones.
c) Operan en la capa dos del modelo OSI y usan direcciones MAC para tomar decisiones.
d) Operan en la capa tres del modelo OSI y usan direcciones MAC para tomar decisiones.
b) Operan en la capa tres del modelo OSI y usan direcciones IP para tomar decisiones.
c) Operan en la capa dos del modelo OSI y usan direcciones MAC para tomar decisiones.
d) Operan en la capa tres del modelo OSI y usan direcciones MAC para tomar decisiones.
¿Cuál de las siguientes opciones es verdadera, con respecto a la función de un switch?
a) Aumenta el tamaño de los dominios de colisión.
b) Combina la conectividad de un hub con la regulación de un trafico de un puente.
c) Combina la conectividad de un hub con la dirección de trafico de un router.
d) Realiza la selección de ruta de la capa 4.
¿Qué es lo que enruta a un router?
a) Puentes y repetidores.
b) Puentes y hub.
c) Dos o mas redes.
d) Hubs y nodos.
b) Puentes y hub.
c) Dos o mas redes.
d) Hubs y nodos.
¿Cuál es el orden correcto de los pasos del proceso de encapsulamiento?
a) datos, segmentos, paquetes, tramas, bits.
b) datos, tramas, paquetes, segmentos, bits.
c) datos, paquetes, tramas, segmentos, bits.
d) datos, bits, paquetes, tramas, segmentos.
¿Qué topología LAN conecta todas las estaciones de trabajo con un punto central, generalmente un hub o un switch?
a) bus.
b) anillo.
c) estrella.
d) jerárquica.
b) anillo.
c) estrella.
d) jerárquica.
Si se conectan 4 hots a un hub y luego a internet ¿cuantas direcciones IP se necesitan para estos cinco dispositivos?
a) una.
b) dos.
c) cuatro.
d) cinco.
b) dos.
c) cuatro.
d) cinco.
¿Qué ocurre con los paquetes que se involucran en una colisión?
a) Los paquetes vuelven al lugar de origen.
b) Los paquetes se destruyen bit por bit.
c) Los paquetes sigue viaje hacia el dispositivo destino con sus datos dañados.
d) Ninguna de estas opciones.
b) Los paquetes se destruyen bit por bit.
c) Los paquetes sigue viaje hacia el dispositivo destino con sus datos dañados.
d) Ninguna de estas opciones.
¿Con que otro nombre se conoce al cable rollover?
a) Cable de conmutación.
b) Cable de interconexión.
c) Cable de consola.
d) Cable invertido.
b) Cable de interconexión.
c) Cable de consola.
d) Cable invertido.
El uso de repetidores _________el dominio de colisión.
a) Reduce.
b) No tiene efecto sobre el.
c) Extiende.
d) Ninguna de estas opciones.
b) No tiene efecto sobre el.
c) Extiende.
d) Ninguna de estas opciones.
¿Qué se logra mediante el trenzado de los alambres en un cable CAT-5?
a) El cable queda mas delgado.
b) Es mas económico.
c) Reduce los problemas de ruido.
d) Permiten que seis pares queden en el espacio de cuatro pares.
b) Es mas económico.
c) Reduce los problemas de ruido.
d) Permiten que seis pares queden en el espacio de cuatro pares.
¿Cuál de las siguientes opciones describe mejor lo que es una colisión en una red Ethernet?
a) La consecuencia de tener demasiados repetidores en una red.
b) El resultado de dos nodos que transmiten al mismo tiempo.
c) El efecto que se produce cuando dos nodos tienen la misma MAC.
d) El resultado de tener protocolos que no cumple con las especificaciones del modelo OSI en la red.
¿Cuántos dominios de colisión existen en una red que contiene dos hub?
a) Uno.
b) Dos.
c) Tres.
d) Cinco.
b) Dos.
c) Tres.
d) Cinco.
¿La separación de los medios de colisión mediante puentes, switch y routers se denomina?
a) Dominios de conmutación.
b) Dominios de extensión.
c) Segmentación.
d) Fragmentación.
b) Dominios de extensión.
c) Segmentación.
d) Fragmentación.
¿Cuál de las siguientes opciones describe mas correctamente la topología de bus?
a) Todos los nodos se encuentran conectados directamente a un punto central (como un hub).
b) Todos los nodos se encuentran conectados directamente a un enlace físico.
c) Todos los nodos se encuentran conectados entre si (formando una malla completa).
d) Todos los nodos se encuentran conectados exactamente a otros dos nodos.
¿Cuál de las siguientes opciones describe mas correctamente la topología de bus?
a) Todos los nodos se encuentran conectados directamente a un punto central (como un hub).
b) Todos los nodos se encuentran conectados directamente a un enlace físico.
c) Todos los nodos se encuentran conectados entre si (formando una malla completa).
d) Todos los nodos se encuentran conectados exactamente a otros dos nodos.
¿Cuál de las opciones siguientes describe más correctamente una topología en estrella extendida?
a) Topología de LAN en la que un hub central se encuentra conectado mediante cableado vertical a otros hub.
b) Topología de LAN en la que las transmisiones desde estaciones de una red se propagan a lo largo de un solo cable coaxial y son recibidas por todas las demás estaciones.
c) Topología de LAN en la que los puntos finales de una red se encuentran conectados a un switch central común mediante enlaces punto a punto.
d) Topología de LAN en la que los puntos finales de una red se encuentran conectados a un switch central común mediante enlaces lineales.
CAPITULO 8. DISEÑO Y DOCUMENTACIÓN
Si Acme inc. ocupa los primeros tres pisos de un edificio y cada piso tiene 1500 metros cuadrados, ¿cuántos centros de cableado se deben instalar de acuerdo con EIA/TIA 569?
a) Uno.
b) tres.
c) seis.
d) nueve.
¿Cuál de las siguientes opciones es una especificación para las paredes, pisos y techos de un centro de cableado?
a) Se debe suministrar una cantidad máxima de 3,65m del espacio de pared para las terminaciones y el equipo relacionado del POP.
b) La habitaciones seleccionadas para los centros de cableado deben tener un techo falso para facilitar el acceso.
c) Las paredes internas sobre las cuales se monta el equipo deben estar recubiertas con 1,9 cm de madera terciada que esté separada de la pared subyacente 4,4 cm como mínimo.
d) Nunca se debe utilizar pintura ignifuga para recubrir las paredes internas debido a restricciones relacionadas con la salud y seguridad.
¿Cuál de las siguientes opciones es un requisito obligatorio para el acceso a la habitación y el equipamiento en un centro de cableado?
a) La puerta debe tener por lo menos 1.2 m de ancho y debe abrirse hacia adentro para garantizar el fácil acceso a la habitación para los trabajadores y equipamiento.
b) El centro de cableado debe de tener cerradura sólo en la parte exterior de la puerta para que siempre sea posible salir de a habitación.
c) Los hubs de cableado y paneles de conexión deben montarse en la pared mediante consolas de pared con bisagras fijadas directamente a la superficie de la pared.
d) Cuando se utiliza un bastidor de distribución para montar paneles de conexión y hubs de cableado, la distancia mínima entre el bastidor y la pared debe ser de 15 cm.
¿Cuál de las siguinetes opciones es una especificación del centro de cableado destinada a facilitar el acceso a los cables y servicio técnico?
a) Todo el cableado horizontal que sale de las áreas de trabajo debe tenderse por encima de un piso falso.
b) Todos los cables que salen de la habitación hacia los servicios de distribución intermedia y las salas de computadores y comunicaciones ubicadas en los otros pisos de un edificio deben realizarse a través de tubos o corazas de 7,62 cm o más pequeños.
c) Cualquier apertura en las paredes a techos utilizada para los tubos o corazas debe sellarse mediante materiales retardadores de llamas o humo.
d) Nunca debe tenderse cableado horizontal dentro de conductos.
¿Dónde debe estar el sevicio de distribución principal (MDF) si se utiliza una LAN con una topología en estrella en un edificio de varios pisos?
a) Cerca del POP.
b) En el primer piso.
c) En uno de los pisos intermedios.
d) En el sótano.
b) En el primer piso.
c) En uno de los pisos intermedios.
d) En el sótano.
¿Qué tipo de cableado proporciona interconexiones entre los centros de cableado y el POP, y entre los edificios que forman parte de la misma LAN?
a) Cableado token ring.
b) Cableado backbone.
c) cableado coaxial.
d) Cablado horizontal.
b) Cableado backbone.
c) cableado coaxial.
d) Cablado horizontal.
¿Qué tipo de medio de networking se instala actualmente con mayor frecuencia para el cableado backbone?
a) Cable de par trenzado no blindado de 100 ohmios.
b) Cable de par trenzado blindado de 150 ohmios.
c) Cable de fibra òptica de 62,5/125 micrones.
d) Cable coaxial de 50 ohmios.
¿Cúál es la distancia máxima para el cableado backbone si se utilizan cables de fibra óptica monomodo para conectar la conexión cruzada horizontal?
a) 500 metros.
b) 1000 metros.
c) 2500 metros.
d) 3000 metros.
b) 1000 metros.
c) 2500 metros.
d) 3000 metros.
¿Cual de las siguientes opciones describe mejor cómo una descarga electroestática puede crear problemas?
a) Borra la CPU, los discos duros y la RAM.
b) Destruye semiconductos y datos.
c) Descarga electricidad a través de un computador.
d) Daña el chip del BIOS.
b) Destruye semiconductos y datos.
c) Descarga electricidad a través de un computador.
d) Daña el chip del BIOS.
¿Que es la regla de una mano?
a) Se deben tocar los dispositivos con una sola mano, de esta manera, si hay corriente electrica, esta no pasara por el corazón.
b) Cuando se instala la red debe usarse sólo una mano descubierta: debe usarse un guante por lo menos en una de las manos.
c) Cuando se utilizan herramientas que no están aisladas debe usarse sólo uan mano, y se debe sostener una conexión a tierra con la otra mano.
d) No existe esa regla.
miércoles, 21 de octubre de 2009
2. ¿Que es lo que los computadores de una red debe tener en común para poder comunicarse directamente entre si?
a)Usar el mismo sistema operativo.
b)Usar el mismo hardware.
c)usar el mismo protocolo.
d)Estar fabricados por la misma empresa.
b)Usar el mismo hardware.
c)usar el mismo protocolo.
d)Estar fabricados por la misma empresa.
3. ¿Que es una LAN?
a)Una red que conecta estaciones de trabajo, terminales y otros dispositivos dentro de un área geográficamente limitada.
b)Una red que conecta estaciones de trabajo, terminales y otros dispositivos dentro de un área metropolitana extensa.
c)Una red que sirve a usuario dentro de un área geográficamente extensa y a manudo usa dispositivos de transmisión provisto por un servicio publico de comunicaciones.
d)Una red que cubre un área mayor que un MAN.
4. ¿Que haces las WAN?
a)Permite compartir archivos e impresoras.
b)Operan dentro de un área geográfica extensa.
c)Operan dentro de un área metropolitana.
d)Suministra conectividad de host a host dentro de un área limitada.
5. ¿Cual es el tipo de sistema numérico que se caracteriza por el uso de unos y ceros?
a)Base 4.
b)base10.
c)Binarios.
d)Hexadecimal.
b)base10.
c)Binarios.
d)Hexadecimal.
6. ¿Cual es el sistema numérico que se basa en potencias de 2?
a)Octal.
b)exadecimal.
c)Binario.
d)ASCLL.
b)exadecimal.
c)Binario.
d)ASCLL.
7. ¿Como se escribe el numero decimal 151 en números binarios?
a)10100111.
b)10010111.
c)10101011.
d)10010011.
b)10010111.
c)10101011.
d)10010011.
9. ¿El ancho de banda se describe en términos de ___________
a)Bytes por segundos.
b)Bits por segundos.
c)Megabits por milisegundos.
d)Centímetros.
b)Bits por segundos.
c)Megabits por milisegundos.
d)Centímetros.
10. ¿Cual es el termino utilizado para describir la capacidad de rendimiento medida de un medio o un protocolo de red especifico?
a)TCP/IP.
b)Ethernet.
c)Ancho de banda.
d)Protocolo de enrutamiento.
b)Ethernet.
c)Ancho de banda.
d)Protocolo de enrutamiento.
12. ¿Cual de las siguientes es la PDU de la capa de transporte?
a) Trama.
b) Segmento.
c) Paquete.
d) Red.
e) Enlace de datos.
b) Segmento.
c) Paquete.
d) Red.
e) Enlace de datos.
13. ¿Cual es la capa del modelo OSI que proporciona conectividad y selección de rutas entre dos sistemas finales donde se produce el enrutamiento?
a) Capa física.
b) Capa de enlace de datos.
c) Capa de red.
d) Capa de transporte.
b) Capa de enlace de datos.
c) Capa de red.
d) Capa de transporte.
14.Cual es la capa del modelo OSI que es responsable de la comunicación de red confiable entre nodos finales y proporciona mecanismos para establecer?
a) Capa física.
b) Capa de enlace de datos.
c) Capa de red.
d) Capa de transporte.
b) Capa de enlace de datos.
c) Capa de red.
d) Capa de transporte.
15. ¿Cual de las siguientes opciones describe mejor la función de la capa de presentación?
a) Es responsable de la comunicación confiable de red entre nodos finales.
b) Se ocupa de las estructuras de datos y la sintaxis de transferencia de datos de negociación.
c) Proporciona conectividad y selección de rutas entre dos sistemas finales.
d) Administra el intercambio de datos entre entidades de capas.
b) Se ocupa de las estructuras de datos y la sintaxis de transferencia de datos de negociación.
c) Proporciona conectividad y selección de rutas entre dos sistemas finales.
d) Administra el intercambio de datos entre entidades de capas.
16. ¿Cuales son las funciones relacionadas con la capa de enlace de datos?
a) Direccionamiento físico , topología de red y acceso a medios.
b) Administra el intercambio de datos entre entidades de la capa de presentación .
c) Sincroniza aplicaciones que cooperan y establece acuerdos sobre procedimientos para recuperación de errores y control de la integridad de los datos.
d) Proporciona mecanismos para el establecimiento , mantenimiento y terminación de los circuitos virtuales , detección de tallas de transporte recuperación y control del flujo de información.
17. ¿Cual de los siguientes protocolos usa UDP como protocolo subyacente?
a) SMTP.
b) FTP.
c) HTTP.
d) TFTP.
b) FTP.
c) HTTP.
d) TFTP.
18. ¿Cual de las siguientes afirmaciones con respecto a TCP/IP es correcta?
a) TCP/IP combina las funciones de la capa de enlace de datos y de sesión del modelo OSI en su placa de aplicación .
b) TCP/IP combina la capa de enlace de datos y la capa física del modelo OSI en una sola capa.
c) TCP/IP combina la capa de red y de aplicación del modelo OSI en na sola capa de red.
d) TCP/IP combina las cuatro capas inferiores del modelo OSI en una sola capa , la capa de internet.
19. ¿En cual de las capas del modelo OSI los paquetes se encapsulan en tramas?
a) Enlace de datos.
b) Red.
c) Transporte.
d) Sesión.
b) Red.
c) Transporte.
d) Sesión.
20.En el modelo TCP/IP ¿Cuál es la capa que se ocupa de la confiabilidad, control de flujo y corrección de errores?
a) Aplicación.
b) Transporte.
c) Internet.
d) Acceso a red.
CABLEADO ESTRUCTURADO
¿Que son los reglamentos y disposiciones OSHA?
los reglamentos y disposiciones OSHA es un Sistema de Administracion de seguridad y Salud Ocupacional. Se aplica con el fin de ayudar a disminuir los accidentes, las lesiones y las muertes laborales. Se fundamenta en que LA SEGURIDAD Y LA SALUD AGREGAN VALOR A SU NEGOCIO, A SU LUGAR DE TRABAJO, A SU VIDA.
-Código construcciones locales.
-Código construcciones estatales.
-Código eléctricas locales.
martes, 20 de octubre de 2009
¿Cuales son las precausiones que deben tomar al trabajar con materiales electricos?
La siguiente lista describe algunas de las precauciones que debe tomar al trabajar con materiales eléctricos:
-Nunca trabaje en un dispositivo (por ej., hub, switch, router, o PC) con el gabinete abierto y el voltaje de línea (cable de alimentación) enchufado.
-Pruebe los tomacorrientes con un medidor de voltaje o un multímetro apropiado.
-Ubique todos los conductos eléctricos y los cables de alimentación eléctrica antes de tratar de instalar cualquier cable de networking.
-Conecte a tierra apropiadamente todos los equipos de networking.Nunca corte ni melle una línea de 120 VCA con corriente.
¿Cuales son los documentos que se deben elaborar durante el proceso de planificación/diseño de la red?
La siguiente lista incluye parte de la documentación que deberá elaborar durante el proceso de planificación/diseño de la red:
-Diario de ingeniería.
-Topología lógica.
-Topología física.
-Plan de distribución.
-Matrices de solución de problemas.
-Tomas rotuladas.
-Tendidos de cable rotulados.
-Resumen del tendido de cables y tomas.
-Resumen de dispositivos, direcciones MAC y direcciones IP.
-Diario de ingeniería.
-Topología lógica.
-Topología física.
-Plan de distribución.
-Matrices de solución de problemas.
-Tomas rotuladas.
-Tendidos de cable rotulados.
-Resumen del tendido de cables y tomas.
-Resumen de dispositivos, direcciones MAC y direcciones IP.
¿ Los diseños a que estandares industriales y de calidad deben sujetarse?
Tal vez la parte más importante del proceso de diseño de la red sea el diseño que cumpla con los estándares industriales ANSI/TIA/EIA e ISO/IEC. Para obtener una introducción excelente a estos estándares.
¿Como se dividen los equipos y cuales son sus tareas para la instalación de una red?
La siguiente lista describe algunas de las tareas que se podrán asignar a equipos pequeños:
Gerente del proyecto: Sus responsabilidades incluyen:
- La implementación de procedimientos de seguridad.
- Supervisar la preparación de la documentación de materiales y actividades.
- Controlar que los demás miembros del equipo se concentren en sus tareas.
- Mantener la comunicación con el instructor.
Gerente de materiales y herramientas: Tiene a cargo la responsabilidad por los juegos de herramientas, cables, conectores y los dispositivos de prueba.
- Colocador de cables: Responsable por la planificación y tendido de cables, atendiendo a las normas de seguridad y de acuerdo a las especificaciones, y por la prueba del tendido de cables.
- Terminador de jacks y paneles de conexión: Responsable por la colocación eficiente de cables por presión y por la colocación y verificación de las instalaciones de conectores.
Gerente del proyecto: Sus responsabilidades incluyen:
- La implementación de procedimientos de seguridad.
- Supervisar la preparación de la documentación de materiales y actividades.
- Controlar que los demás miembros del equipo se concentren en sus tareas.
- Mantener la comunicación con el instructor.
Gerente de materiales y herramientas: Tiene a cargo la responsabilidad por los juegos de herramientas, cables, conectores y los dispositivos de prueba.
- Colocador de cables: Responsable por la planificación y tendido de cables, atendiendo a las normas de seguridad y de acuerdo a las especificaciones, y por la prueba del tendido de cables.
- Terminador de jacks y paneles de conexión: Responsable por la colocación eficiente de cables por presión y por la colocación y verificación de las instalaciones de conectores.
¿Que es un diagrama de flujo?
Un diagrama de flujo es una forma de representar gráficamente los detalles algorítmicos de un proceso multifactorial, para asegurarse de que su proyecto se lleve a cabo en forma completa y a tiempo, debe crear un diagrama de flujo. Este diagrama debe incluir cada una de las tareas que debe completarse y el orden en que estas deben iniciarse. También debe incluir un cronograma para cada una de las tareas
¿Que tareas incluye un diagrama de flujo para la inatalación de una red?
TAREAS
1. Instalación de tomas.
2. Instalación de jacks.
3. Tendido de cables.
4. Inserción a presión de cables en los paneles de conexión.
5. Prueba de cables6. Documentación de los cables.
7. Instalación de las NIC.
8. Instalación de hubs, switches, puentes y routers.
9. Configuración de routers.
10. Instalación y configuración de los PCEs posible que usted no ejecute todas estas tareas como parte de su proyecto de cableado estructurado pero probablemente alguna persona (el instructor o el administrador local de la red) deba completar la lista.
¿Para el desarrollo de una red es necesario elementos tales como herramientas o materiales de construcción,cuales se deben incluir en la planificaión?
Para desarrollar una red, es necesario utilizar una amplia variedad de materiales. Esto incluye elementos tales como herramientas así como también los materiales de construcción en sí.
Necesitará algunos de estos materiales al principio del proyecto y algunos otros cuando el proyecto esté en curso. Usted debe planificar, y luego recolectar, todos los materiales que necesitará con bastante anterioridad a la fecha de inicio del proyecto.
Su planificación deberá incluir lo siguiente:
1. Materiales de construcción y de networking.
2. Proveedores.
3. Herramientas.
4. Fecha y tiempo durante el cual se necesitarán las herramientas.
¿Que especifica la norma TIA/IEA 568A?
TIA/EIA-568-A especifica que, en un esquema de cableado horizontal, se debe utilizar un Jack RJ-45 para realizar la conexión con un cable UTP CAT 5, en la toma de telecomunicaciones. Uno de los extremos del Jack RJ-45 contiene ocho ranuras codificadas por color.Los hilos CAT 5 individuales se colocan por presión en las ranuras según el color.
Es necesario que la colocación por presión sea firme, de modo que se produzca una buena conexión eléctrica. El otro extremo del Jack es un conector hembra, que es similar al Jack telefónico estándar, con la diferencia de que el Jack RJ-45 es más grande y tiene ocho pins.
¿Cuales son los dos tipos de montaje de pared que se pueden usar para ubicar un Jack RJ45 en la norma TIA/EIA 568A?
Existen dos tipos de cajas que puede usar para realizar un montaje en superficie de un Jack RJ-45 en una pared. El primer tipo es una caja para montaje con tornillos. El segundo tipo de caja que se puede usar es una capa para montaje con adhesivo. Si elige utilizar este método, tenga en cuenta que una vez que ha instalado la caja, no puede moverla. Este puede ser un factor importante si tiene intenciones de realizar cambios en el uso o configuración de la habitación.
Para realizar un montaje de superficie de un Jack RJ-45 en una pared usted debe:
1. Seleccionar la ubicación del Jack RJ-45.
2. Tender el cable hacia la ubicación, ya sea dentro de la pared o dentro del conducto para cables montado en superficie.
3. Montar la caja con tornillos o con adhesivo en la ubicación deseada.
4. Alimentar el cable hacia dentro de la caja (desde la parte superior o desde la parte posterior)5. Colocar el cable a presión en el Jack RJ-45.
6. Insertar el Jack en la tapa frontal de la caja RJ-45.7. Colocar la placa de pared en la caja.
¿Que tipo de caja se puede usar para montar un Jack RJ45 en una pared?
Muchos instaladores prefieren usar jacks RJ-45 montados en superficie, ya que son más fáciles de instalar. No es necesario perforar la pared, simplemente debe montar los jacks en la superficie de la pared. Esto significa también que su instalación es más rápida. Cuando el costo de mano de obra es un factor a tener en cuenta para la instalación de una LAN, se debe tener en consideración este factor. Los jacks montados en superficie también pueden ser la única elección posible en algunos casos.
¿Que se debe tener en cuenta para realizar un montaje de superficie de un Jack RJ45 en una pared?
Se deben tener en cuenta varios factores antes de tomar la decisión de realizar el montaje empotrado de un Jack RJ-45 en una pared. Por ejemplo, las técnicas que se utilizan para perforar muro seco (drywall) son distintas de las que se utilizan para perforar el yeso. Por lo tanto, es importante determinar, en primer lugar, el tipo de material de la pared sobre la cual se debe trabajar.
El yeso puede ser un material difícil de trabajar, ya que se desmigaja fácilmente. Además, no siempre es posible lograr que los tornillos de montaje agarren con seguridad la tablilla de madera ubicada detrás de la pared de yeso. Si esto puede representar un problema, seguramente querrá optar por el montaje en superficie del Jack en lugar de este método.
Si la pared tiene grandes zócalos de madera, es posible que desee instalar los jacks en ese lugar, ya que esta madera es un material más sólido que el de la pared en sí misma. Si opta por colocar el Jack en un zócalo de madera, evite realizar la perforación correspondiente a la abertura en los 5 cm inferiores del zócalo. Si tiene la intención de colocar la caja en esta ubicación, la placa del fondo de la pared le impedirá que presione sobre ella.
También deberá evitar colocar un Jack en cualquier lugar donde pudiera interferir con las molduras alrededor de puertas o ventanas.Finalmente, el último paso consiste en determinar si el Jack se debe montar en una caja o bien en una consola de montaje de bajo voltaje.
¿Que procedimiento de seguridad se deben tomar cuando se trabaja con paredes, techos y áticos?
Procedimiento de seguridad
Siempre que trabaje con paredes, techos o áticos, es sumamente importante que recuerde lo siguiente: ¡desconecte la alimentación de todos los circuitos que van hacia o atraviesan el área de trabajo! Si no está seguro de si hay cables que atraviesen la sección del edificio donde estará trabajando, una buena regla es desconectar toda la alimentación de energía eléctrica
¿Que factores se deben tener en cuenta para realizar un montaje empotrado de un Jack RJ45?
Se deben tener en cuenta varios factores antes de tomar la decisión de realizar el montaje empotrado de un Jack RJ-45 en una pared. Por ejemplo, las técnicas que se utilizan para perforar muro seco (drywall) son distintas de las que se utilizan para perforar el yeso. Por lo tanto, es importante determinar, en primer lugar, el tipo de material de la pared sobre la cual se debe trabajar.
El yeso puede ser un material difícil de trabajar, ya que se desmigaja fácilmente. Además, no siempre es posible lograr que los tornillos de montaje agarren con seguridad la tablilla de madera ubicada detrás de la pared de yeso. Si esto puede representar un problema, seguramente querrá optar por el montaje en superficie del Jack en lugar de este método.
Si la pared tiene grandes zócalos de madera, es posible que desee instalar los jacks en ese lugar, ya que esta madera es un material más sólido que el de la pared en sí misma. Si opta por colocar el Jack en un zócalo de madera, evite realizar la perforación correspondiente a la abertura en los 5 cm inferiores del zócalo. Si tiene la intención de colocar la caja en esta ubicación, la placa del fondo de la pared le impedirá que presione sobre ella. También deberá evitar colocar un jack en cualquier lugar donde pudiera interferir con las molduras alrededor de puertas o ventanas.
Finalmente, el último paso consiste en determinar si el Jack se debe montar en una caja o bien en una consola de montaje de bajo voltaje.
¿Cuales son los pasos para colocar los hilos (UTP) en el Jack RJ45?
Para conectar los cables a los jacks, siga los siguientes pasos:
1. Retire sólo la cantidad de revestimiento de cable que se necesita para terminar los alambres.Cuanto más expuestos queden los hilos, peor será la conexión y mayor será la pérdida de señal.
2. Asegúrese de mantener el trenzado en cada par de hilos, en la medida que sea posible, hasta el punto de terminación. Es el trenzado de los hilos lo que produce la cancelación necesaria para evitar la interferencia radial y electromagnética. Para UTP CAT 4, la cantidad máxima de alambre no trenzado que se permite es 25 mm. Para UTP CAT 5, la cantidad máxima de alambre no trenzado que se permite es 13 mm.
3. Si es necesario doblar el cable para poder dirigirlo, asegúrese de mantener un radio de curvatura que es igual a cuatro veces el diámetro del cable. El cable jamás se debe doblar hasta un punto que exceda un ángulo de 90º.
4. Evite estirar el cable mientras lo manipula. Si el estiramiento es superior a los 11,3 kg. de tracción, los hilos ubicados dentro del cable se pueden destrenzar y, como usted ya ha aprendido, esto puede provocar interferencias y diafonía.
5. Si se deben tender múltiples cables en una misma vía, use ataduras para cable a fin de mantenerlos unidos. Ubíquelas a intervalos al azar, luego ajústelas con cuidado. Nunca ajuste demasiado las ataduras ya que esto puede dañar los cables.
6. Reduzca al mínimo el trenzado de los revestimientos de los cables. Si las trenza demasiado, los revestimientos pueden romperse. Nunca permita que los cables queden aplastados o enredados. Si esto ocurre, el rendimiento de los datos se reduce y la LAN operará a un nivel inferior al de su capacidad óptima.
7. Sobre todo, nunca escatime al determinar la cantidad de cable necesaria para el tendido de cable. Es importante que quede mucho cable sobrante. Recuerde que agregar unos pocos metros más de cable es un pequeño precio si se compara con tener que volver a realizar el tendido de un cable porque quedó tirante. La mayoría de los instaladores de cable evitan ese problema dejando suficiente cable sobrante para que llegue al piso y agregan otros 60-90 cm. en ambos extremos. La mayoría de los instaladores siguen la práctica de dejar lo que se conoce como espirales de servicio, que son simplemente unos metros adicionales de cable colocado en forma de espiral dentro del techo o en alguna otra ubicación donde no moleste.
8. Al asegurar el cable, use las técnicas adecuadas y recomendadas para el uso de ataduras de cables, barras de soporte, paneles de administración de cables y cintas de Velcro removibles. Nunca use una pistola de grapas para fijar los cables. Las grapas puede perforar el revestimiento, provocando una pérdida de conexión.Como siempre, recuerde lo que se debe hacer y lo que no se debe hacer al instalar cables.
¿Para que me sirve una ponchadora de impacto?
una ponchadora de impacto es una herramienta de punción con carga de resorte utilizado para empujar los hilos entre los pins de metal, permitiendo pelar al mismo tiempo el revestimiento del cable. Esto asegura una buena conexión eléctrica del cable con los pins que se encuentran dentro del Jack. La herramienta de punción también corta cualquier exceso de alambre.
¿Que es un plan de distribución?
Un plan de distribución es un diagrama simple que muestra las ubicaciones de los tendidos de cable. También indica los números de las aulas, oficinas y otras habitaciones en las que se ha realizado el tendido de cables. Posteriormente puede consultar este plan de distribución para ubicar los números correspondientes en todos los tomas de telecomunicaciones y en el panel de conexión del centro de cableado. Puede usar una página de su diario técnico para documentar el tendido de los cables. Al hacer esto, usted tendrá una capa adicional de documentación para cualquier instalación de cable.
¿Que no se debe hacer en la instalación de un cable UTP?
Lo que no debemos hacer:
- No destrenzar más de 13mm.
- Minimizar los radios de dobleces.
- No debe haber dobleces de >90 grados.
- El cable no debe estar enredado.
- El cable no debe estar tirante.
- No debe usarse una pistola de grapas.
- No destrenzar más de 13mm.
- Minimizar los radios de dobleces.
- No debe haber dobleces de >90 grados.
- El cable no debe estar enredado.
- El cable no debe estar tirante.
- No debe usarse una pistola de grapas.
¿Que se debe hacer en la instalación de un cable UTP?
Lo que debemos hacer:
- Usar ataduras para cables.
- Dejar cable sobrante.
- Dejar espirales de servicio.
- Barras de apoyo.
- Panales de administración de cables.
- Velcro.
¿Que regula el estandar TIA/EIA 606?
El estándar TIA/EIA-606 especifica que cada unidad de terminación de hardware debe tener algún tipo de identificador exclusivo. Este identificador debe estar marcado en cada unidad de terminación de hardware o en su rótulo.
Cuando se utilizan identificadores en áreas de trabajo, las terminaciones de estaciones deben tener un rótulo en la placa, el bastidor o el conector mismo. Todos los rótulos, ya sean adhesivos o insertables, deben cumplir con los requisitos de legibilidad, protección contra el deterioro y adhesión especificados en el estándar UL969.
¿Que tipo de etiqueta debo utilizar para el rotulado del cable UTP?
Debemos utilizar en un plan de distribución, las etiquetas que rotularían como 1012A, 1012B, 1012C y 1012D. Las placas donde los cables 1012A, 1012B, 1012C y 1012D se conectan con los cables de conexión de la estación de trabajo también se deben rotular para que coincidan con cada cable.
También debemos rotular cada una de las conexiones de cable en el panel de conexión del centro de cableado. Coloque las conexiones de manera tal que los rótulos queden ordenados de forma ascendente. Esto facilita el diagnóstico y ubicación de los problemas cuando se presenten en el futuro. Finalmente, rotule los cables en cada extremo.
¿Que es el enrutamiento de cable y cuales son los metodos mas usados?
El trabajo del enrutamiento es determinar la mejor ruta al destino, y crear una tabla de enrutamiento que liste el mejor camino para todos los diferentes destinos.
Enrutamiento estático: es el término utilizado cuando la tabla de enrutamiento es creada por configuración manual.
Enrutamiento dinámico: es un método en el cual los elementos de la red, en particular los enrutadores, intercambian información acerca de su estado y el estado de sus vecinos en la red, y luego utilizan esta información para automáticamente tomar la mejor ruta y crear la tabla de enrutamiento.
¿Que es una canaleta y cuantos tipos hay?
Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes motores eléctricos.
Para que las canaletas protejan a los cables de dichas perturbaciones es indispensable la óptima instalación y la conexión perfecta en sus extremos.
Tipos de canaletas:
Canaletas tipo escaleras:
Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones.Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.
Tipo Cerrada:
Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos.Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.
Tipos Especiales:
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.
Canaletas plásticas:
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente.Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.
Canal salva cables:
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas.Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.La canaleta es un canal montado sobre la pared con una cubierta móvil.
Existen dos tipos de canaletas:
Canaleta decorativa:
tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera.Canal: una alternativa menos atractiva que la de la canaleta decorativa. Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.
Generalmente, el uso del canal se ve restringido a espacios como áticos y el espacio sobre un techo falso.La canaleta puede ser de plástico o de metal y se puede montar con adhesivo o con tornillos.
- Las desventajas incluyen: no es agradable a la vista, se puede soltar o se puede arrancar, es apta para un solo uso.
- Las ventajas incluyen: es fácil de instalar, es fácil de saca
¿Cuales son las normas de seguridad personal antes de montar un cable UTP?
NORMAS DE SEGURIDAD
1. Siempre que trabaje en paredes, techos o áticos, lo primero que debe hacer es desconectar la alimentación eléctrica de todos los circuitos que pueden pasar a través de esas áreas de trabajo. Si no está seguro de si hay cables, o cuáles son los cables que pasan por el sector del edificio en cuestión, lo que debe hacer es desconectar toda la alimentación eléctrica. ¡Nunca, jamás, toque los cables de alimentación eléctrica! Incluso si piensa que ha desconectado toda la alimentación eléctrica del área en la que realizará el trabajo. No hay ninguna forma de saber si tienen corriente.
2. Antes de comenzar a trabajar, aprenda dónde están ubicados los extintores de incendios correspondientes a esa área.
3. Use ropa adecuada. Los pantalones largos y las mangas largas ayudan a proteger sus brazos y piernas. Evite usar ropa demasiado floja o suelta. Si la ropa se engancha en alguna parte, puede resultar lastimado.
4. Si piensa trabajar en un techo falso, inspeccione el área. Esto se puede hacer levantando algunas tejas del techo y echando una mirada. Esto lo ayudará a ubicar los conductos eléctricos, los conductos de aire, el equipo mecánico y cualquier otro elemento que pueda provocar problemas posteriormente.
5. Si debe cortar o serruchar, proteja sus ojos usando anteojos de seguridad. Es buena idea usar anteojos de seguridad cuando trabaja en un espacio reducido o debajo de un techo falso. Si algo le cae encima, o si se apoya sobre algo en la oscuridad, sus ojos estarán protegidos.
6. Consulte al ingeniero de mantenimiento del edificio para saber si hay asbesto, plomo o PCB en la zona donde usted debe trabajar. De ser así, siga todas las ordenanzas gubernamentales que se refieren a ese material.
7. Mantenga el área de trabajo ordenada y prolija. No deje herramientas en el piso en lugares donde se pueda tropezar con ellas. Tenga cuidado con las herramientas que tienen cables de extensión largos. Al igual que con las herramientas, es muy fácil tropezar con estos cables.
¿Que es un gabinete o Rack?
El gabinete es una caja metálica y de plástico, horizontal o vertical (en este último caso, también es llamado torre o tower), en el que se encuentran todos los componentes de la computadora (placas, disco duro, procesador, etc.).
El gabinete posee una unidad de fuente eléctrica, que convierte la corriente eléctrica alterna en corriente continua para alimentar todos los componentes.
Así, la fuente de alimentación eléctrica debe tener una potencia adecuada para la cantidad de periféricos que se pretende instalar en el equipo. Mientras más componentes se dese instalar más potencia será necesaria.
¿Que elementos contienen el centro de cableado?
El centro de cableado sirve como el punto de unión central para el cableado y el equipo de cableado que se usa para conectar dispositivos en una red de área local (LAN). Es el punto central de una topología en estrella. El centro de cableado puede ser una habitación o un gabinete diseñado especialmente. Por lo general, el equipo de un centro de cableado incluye:
- Paneles de conexión.
- Hubs de cableado.
- Switches.
- Routers.
- Puentes.
¿Que son los MDF y los IDF?
- MDF: Es común que las redes de gran tamaño tengan más de un centro de cableado. Normalmente, cuando esto sucede, uno de los centros de cableado se designa como el servicio de distribución principal (MDF).
- IDF: Todos los demás, denominados servicios de distribución intermedia (IDF), dependen del servicio de distribución principal. Una topología de este tipo se describe como una topología en estrella extendida.
¿Que es un panel de conexión o Pach Panel?
un panel de conexión es un panel que contiene varias conexiones de cable. La parte posterior del panel de cableado o de otro tipo de cableado conectivo que se extiende a diferentes equipos. La parte delantera del panel de conexión permite un fácil acceso para conectar los diferentes equipos mediante el uso de cables de conexión cortos. Un ejemplo común de este concepto fue antes automático de conmutación telefónica se extendió; principios de los operadores de telefonía que conecta a los interesados a su intención de conectar manualmente por las partes en un cable de la centralita.
¿Que indicaciones se deben tomar segun la norma TIA/IEA para la instalación del cable Pach Panel?
Para asegurarse de que el cable está instalado correctamente, debe hacer lo que indican los estándares TIA/EIA:
1. Cuando conecta varios tendidos de cable CAT 5 al panel de conexión, debe colocar los cables en orden ascendente, según el número de cable. Use el plan de distribución que preparó anteriormente para colocar los cables. Posteriormente, puede agregar los rótulos. Use los números de cable que se asignaron cuando se realizó el tendido desde el área de trabajo hasta el centro de cableado. Los números de los cables deben corresponder a los números de habitación en la que están ubicadas las estaciones de trabajo.
Al colocar los cables en orden ascendente en el panel de conexión, es mucho más fácil ubicar y diagnosticar cualquier problema en el futuro.
2. A medida que realiza el trabajo, es importante que mantenga los extremos de los cables centrados por encima de las ubicaciones de los pins. Si no tiene cuidado, los cables se pueden torcer, lo que dará como resultado una reducción en el rendimiento de los datos una vez que la LAN esté totalmente conectada.
3. Asegúrese de mantener el revestimiento a una distancia de 6,4 mm de las ubicaciones de los pins en las que está trabajando para evitar que quede demasiado cable expuesto. Una buena forma de hacer esto es tomar la medida antes de eliminar el revestimiento - 38-50 mm debería ser suficiente. Si deja demasiado cable a la vista, la consecuencia será una reducción en el rendimiento de los datos en la red.
4. No se deben destrenzar los pares de cables más de lo necesario. Los cables no trenzados disminuyen el rendimiento de los datos y pueden provocar diafonía.
¿Que procedimiento se debe tomar para probar el cable ya instalado?
Tome en cuenta estos pasos:
1. Divida la red en grupos o elementos lógicos más pequeños.
2. Pruebe cada grupo o elemento, de una sección a la vez.
3. Haga una lista de los problemas que detecte.
4. Use la lista de problemas para ayudar a ubicar cualquier elemento de la red que no funcione.
5. Cambie el elemento defectuoso o use pruebas adicionales para determinar si el elemento en cuestión en realidad no funciona de forma adecuada.
6. Si el primer elemento sobre el que se tienen dudas no es el que causa el problema, continúe con el siguiente elemento que puede estar causando el problema.
7. Repare el elemento defectuoso o que no funciona tan pronto como lo detecte.
8. Si no puede repararlo, reemplace el elemento que no funciona.
1. Divida la red en grupos o elementos lógicos más pequeños.
2. Pruebe cada grupo o elemento, de una sección a la vez.
3. Haga una lista de los problemas que detecte.
4. Use la lista de problemas para ayudar a ubicar cualquier elemento de la red que no funcione.
5. Cambie el elemento defectuoso o use pruebas adicionales para determinar si el elemento en cuestión en realidad no funciona de forma adecuada.
6. Si el primer elemento sobre el que se tienen dudas no es el que causa el problema, continúe con el siguiente elemento que puede estar causando el problema.
7. Repare el elemento defectuoso o que no funciona tan pronto como lo detecte.
8. Si no puede repararlo, reemplace el elemento que no funciona.
¿Que es un verificador de red y para que sirve?
es un dispositivo de manejo de red de capa fisica el cual identifica que el computador que esté utilizando, puede intercambiar tráfico con otro computador conectado a las redes académicas internacionales.
¿Generalmente que prueba un verificador de red?
El NetTool de Fluke Networks (probador de verificacion de red) ayuda a detectar la causa de los problemas de conectividad entre el escritorio y la red, al combinar las capacidades de un analizador de red, un analizador de configuración de PC y un analizador básico de cables. El NetTool se conecta entre el computador y el Jack de pared. Una vez conectado, el NetTool escucha, reúne información y la organiza según las siguientes categorías:
1.los recursos de red disponibles.
2.los recursos de red que el computador está configurado para utilizar.
3.la salud del segmento de red, incluyendo los errores, las colisiones, la utilización y la salud de la tarjeta NIC del computador y de la red local.
